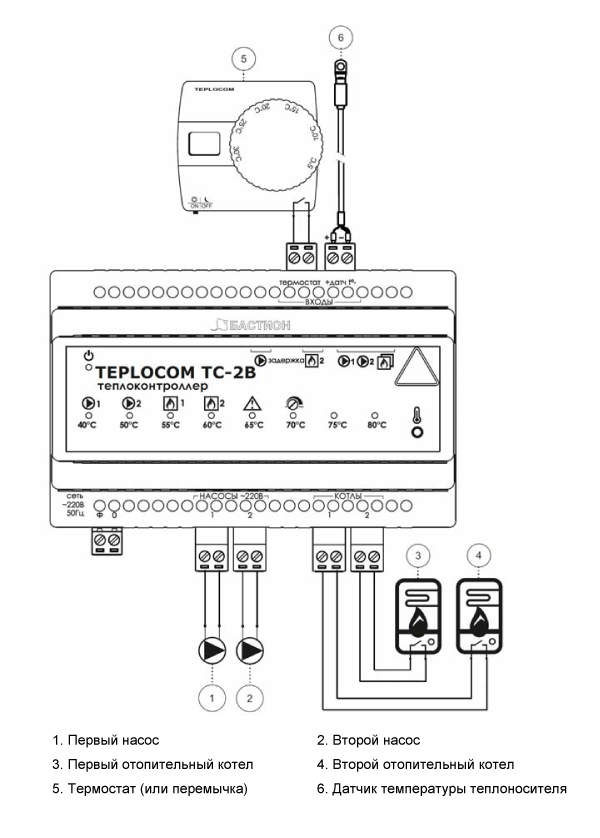

Теплоконтроллер TEPLOCOM ТС-2В предназначен для управления системой
водяного отопления, состоящего из 2 котлов и 2 циркуляционных насосов по
сигналам от датчика температуры теплоносителя или комнатного
термостата.
Теплоконтроллер TEPLOCOM TC-2B обеспечивает корректную совместную работу двух независимых котлов отопления.

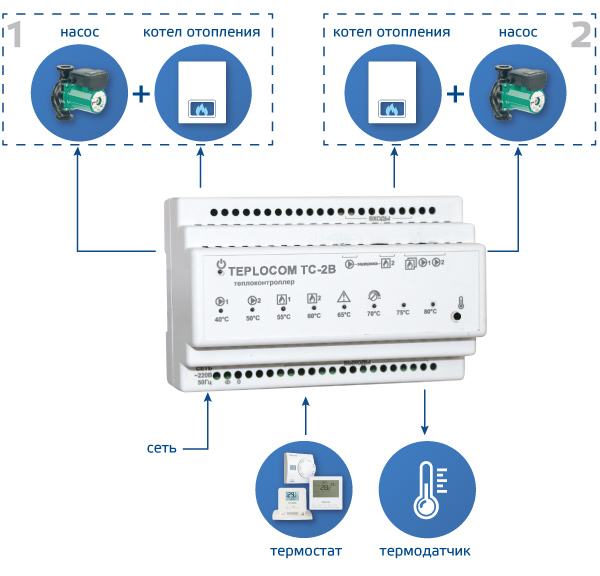

Встроенная функция управления двумя отопительными котлами и двумя
циркуляционными насосами обеспечивает существенную экономию
электричества и газа, а также продлевает срок службы котла и насоса.
Функция автоматического контроля температуры в гидрострелке поддерживает постоянную температуру в системе отопления.
Функция регулировки температуры теплоносителя в диапазоне 40—80 °С.
Функция ротации котлов позволяет равномерно использовать ресурс котлов и повышает надежность системы отопления.
Два режима контроля температуры (по комнатному термостату или по
датчику теплоносителя) — поддержание постоянной температуры воздуха или
теплоносителя.
Настройка задержки включения/выключения насосов и котлов обеспечивает корректную работу системы отопления.
Защита от тактования котлов — сокращение числа включений/выключений котлов в межсезонье увеличивает ресурс котлов и насосов.
Преимущества
Каскадирование 2-х котлов
Автоматическое поддержание
температуры в системе отопления
Функция ротации котлов
Два режима работы (по термостату или
по датчику температуры теплоносителя)
Продление срока службы котлов
Экономия электричества и газа
Разъемные колодки обеспечивают
удобное подключение и коммутацию
Индикация работы всех узлов системы
Особенности. Теплоконтроллер TEPLOCOM TC-2B обеспечивает
каскадирование двух котлов
выбор режима работы каскада котлов
управление работой от внешнего контроллера или с помощью собственного датчика температуры
регулирование времени выбега циркуляционных насосов
регулирование задержки на включение второго котла
индикацию наличия сети, состояния котлов и циркуляционных
насосов, наличия запроса на нагрев, заданной температуры, аварийной
ситуации
защиту от тактования котлов.
Теплоконтроллер TEPLOCOM TC-2B. Технические характеристики
Напряжение питающей сети 220 В,
частотой 50±1 Гц с пределами
изменения, В
170…250
2
Количество подключаемых котлов
(выходов), шт
2
3
Количество подключаемых циркуляционных
насосов (выходов), шт
2
4
Количество подключаемых термостатов
(вход), шт
1
5
Напряжение выходов управления
насосами, В
220
6
Максимальный ток выхода насосов, А
1
7
Максимальный ток выхода котлов, А
1
8
Максимальное напряжение коммутации
реле котлов (постоянного/переменного)
тока, В
30/220
9
Максимальный коммутируемый ток реле
котлов, А
5
10
Мощность, потребляемая изделием от
сети без нагрузки, ВА, не более
10
11
Сечение провода, зажимаемого в
клеммах колодок, мм2, не более
1,5
12
Габаритные размеры ШхГхВ, мм, не
более
без упаковки с колодками
140х110х75
в упаковке
150х105х75
13
Масса, НЕТТО (БРУТТО), кг, не более
0,25 (0,3)
14
Диапазон рабочих температур, °С
-10…+40
15
Относительная влажность воздуха
при 25 °С, %, не более
