Описание

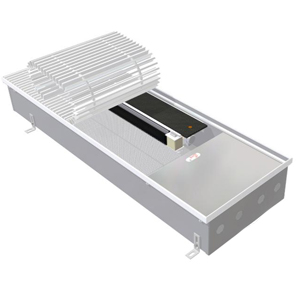

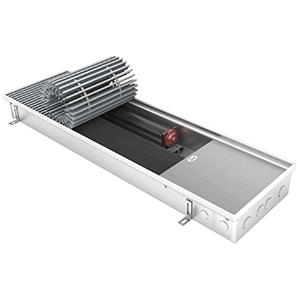

Встраиваемый в пол конвектор с принудительной конвекцией EK - отопительный прибор, в котором установлен медноалюминиевый теплообменник и тангенциальный вентилятор, тепло от которого передаётся в отапливаемое помещение путём естественной (при выключенном вентиляторе), и принудительной (при включённом вентиляторе) конвекции. Позволяет преградить поток холодного воздуха от застеклённых фасадов или окон. Cлужит для отопления как сухих помещений, так и помещений с повышенной влажностью. Применяется в качестве основного отопительного прибора в помещениях с любыми потребностями в интенсивности отопления. Возможно комбинированное использование с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.
Рабочие данные
максимальная рабочая температура теплоносителя: 115 °С;
рабочее давление теплоносителя: 16 атм (1,6 МПа);
опрессовочное давление: 25 атм (2,5 МПа);
подключение вентилятора: ~7/9/12±10% (AC);
степень защиты вентилятора: IP20;
уровень звукового давления от вентилятора (min/max): 19/35 дБ.
Стандартный комплект поставки
корпус из нержавеющей стали;
медно-алюминиевый теплообменник;
тангенциальный AC вентилятор;
поперечная рулонная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
декоративные крышки;
комплект крепёжно-регулировочных ножек;
комплект юстировочных винтов и крепёжных болтов;
комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
технический паспорт, инструкция по монтажу и эксплуатации.
Конструктивные особенности
материал корпуса - нержавеющая сталь толщиной 0,8 мм;
материал решётки - анодированный алюминий, дерево (дуб), нержавеющая сталь;
регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
подключение теплообменника- G1/2’’ (наружная резьба);
применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
съёмный медно-алюминиевый теплообменник;
•иаметр труб теплообменника 22 мм;
использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и сниженя шума;
применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости;
тангенциальный AC вентилятор c напряжением питания ~12 В, установлен на виброзащитных опорах.
