Напольные чугунные котлы с наддувными горелками, работающие на газе или дизельном топливе до 1200 кВт

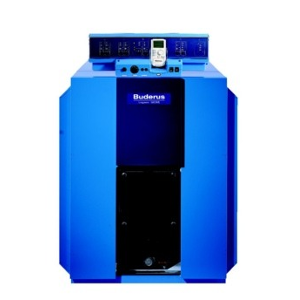

Buderus Logano GE315
Напольные чугунные котлы Buderus
Logano G315, работающие на газе или дизельном
топливе.
Диапазон мощности 105, 140, 170,
200, 230 кВт
Технология Thermostream
Описание
Низкотемпературный отопительный
котел Ecostream по DIN EN 303 для работы на
дизельном топливе или газе с плавным
регулированием температуры котловой
воды без минимальной температуры
обратной линии
Пять сертифицированных
типоразмеров котла с номинальной
теплопроизводительностью 105-230 кВт,
имеющие знак СЕ
Конструкция котла выполнена по
принципу Thermostream, обеспечивающему
надежную работу без смесительного
насоса и регулирования температуры
обратной линии
Водоохлаждаемая камера сгорания
с небольшой тепловой нагрузкой и отвод
отопительных газов по трехходовому
принципу
Отопительный котел работает на
дизельном топливе EL по DIN 51 603, на природном,
сжиженном газе, рапсовом масле и
биохимическом газе. Котел работает со
всеми дизельными и газовыми вентиляторными
горелками по DIN EN 267 или DIN EN 676 или со
знаком CE
Идеально сочетается с
баками-водонагревателями Logalux SU или
Logalux LT A, а также с различными системами
управления из программы Будерус
Стандартизированный коэффициент
использования (95%)
Существенно снижены рабочие
шумы благодаря звукопоглощающей
подставке под котел, шумоглушителю
дымовых газов и звукопоглощающему
кожуху горелки (дополнительный заказ)
Управление
Регулирующие функции, адаптированные
к гидравлике установки (дополнительный
заказ)
Все функции системы управления
(дополнительный заказ) устанавливаются
просто (по принципу "Нажми и Поверни")
Возможно индивидуальное
расширение комплектации всех систем
управления дополнительными модулями
(дополнительный заказ)
Монтаж и эксплуатация
Беспроблемная транспортировка
котлов благодаря поставке котлового
блока отдельными секциями. По желанию
возможна заводская сборка котлового
блока
Легкий доступ к топочной камере,
простая чистка через большую поворотную
дверь (может открываться налево или
направо)

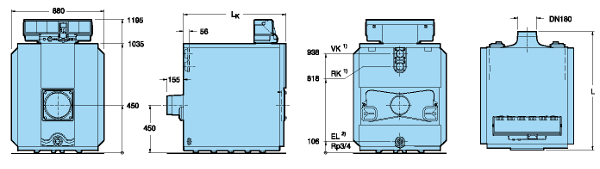

Технические характеристики
Типоразмер
котла
|
105
|
140
|
170
|
200
|
230
|
|
Высота
(с системой управления)
|
мм
|
1195
|
1195
|
1195
|
1195
|
1195
|
|
Ширина
|
мм
|
880
|
880
|
880
|
880
|
880
|
|
Глубина
с горелкой
|
мм
|
1605
|
1765
|
1925
|
2085
|
2342
|
|
Технические
характеристики
|
|
Количество
секций котла
|
шт
|
5
|
6
|
7
|
8
|
9
|
|
Номинальная
производительность
|
кВт
|
86-105
|
106-140
|
141-170
|
171-200
|
201-230
|
|
Тепловая
мощность сжигания
|
кВт
|
92.1-113.5
|
113,5-151,4
|
151,0-183,4
|
183,1-215,1
|
215,2-247,9
|
|
Длина
|
L
|
мм
|
1125
|
1185
|
1445
|
1605
|
1765
|
|
LК
|
мм
|
970
|
1130
|
1290
|
1450
|
1610
|
|
Габаритные
размеры
|
секция
котла4)
|
мм
|
Ширина
712 x высота 934 x глубина 160
|
|
котловой
блок
|
мм
|
Ширина
712 x высота 994 x длина LK
|
|
Камера
сгорания
|
длина
|
мм
|
790
|
950
|
1110
|
1270
|
1430
|
|
диаметр
|
мм
|
400
|
400
|
400
|
400
|
400
|
|
Дверца
горелки
|
глубина
|
мм
|
125
|
|
Вес,
нетто1)
|
кг
|
543
|
631
|
719
|
807
|
895
|
|
Объем
воды
|
л
|
143
|
171
|
199
|
227
|
255
|
|
Объем
газа
|
л
|
147
|
181
|
215
|
249
|
263
|
|
Температура
дымовых газов2)
|
частичная
нагрузка 60%
|
°С
|
137
|
138
|
136
|
132
|
141
|
|
полная
нагрузка
|
°С
|
162-185
|
154-182
|
162-180
|
158-176
|
168-190
|
|
Весовой
поток дымовых газов - дизтопливо
|
частичная
нагрузка 60%
|
кг/с
|
0,0283
|
0,0377
|
0,0458
|
0,0539
|
0,062
|
|
полная
нагрузка
|
кг/с
|
0,0391-0,0482
|
0,0482-0,0643
|
0,0641-0,0779
|
0,0777-0,0913
|
0,0913-0,1052
|
|
Весовой
поток дымовых газов - газ
|
частичная
нагрузка 60%
|
кг/с
|
0,0284
|
0,0379
|
0,046
|
0,0541
|
0,0622
|
|
полная
нагрузка
|
кг/с
|
0,0392-0,0484
|
0,0484-0,0645
|
0,0643-0,0781
|
0,0780-0,0916
|
0,0917-0,1056
|
|
Содержание
СО2
|
дизтопливо
|
%
|
13
|
|
газ
|
%
|
10
|
|
Необходимый
напор (тяга)
|
Па
|
0
|
|
Сопротивление
газоотводящего тракта
|
мбар
|
0,28-0,41
|
0,46-0,79
|
0,71-1,30
|
1,34-1,78
|
1,32-1,77
|
|
Допустимая
температура подающей линии3)
|
°С
|
115
|
|
Допустимое
избыточное рабочее давление
|
бар
|
6
|
|
№
сертификата
по правилам эксплуатации приборов,
работающих под давлением
|
|
Z-FDK-MUC-00-318-302-02
|
|
Знак
CE, идент. номер изделия
|
|
CE-461
AS 255
|
1)
Вес с упаковкой примерно на 6-8% больше.
2)
По DIN EN 303. Минимальная температура
дымовых газов для расчёта дымовой трубы
по DIN 4705 ниже примерно на 12 K
3)
Данные для полной нагрузки относятся
к верхней и нижней границе диапазона
номинальной теплопроизводительности
4)
Граница срабатывания предохранительного
ограничителя температуры (STB).
